某局域网的IP地址主要通过DHCP来分配，各VLAN的PC都使用位于VLAN1的一台DHCP服务器来获取IP地址和网关等参数。
管理员发现在该网络中存在一个奇怪的现象，就是有一些机器有的时候获得的不是本VLAN的IP地址，而是别的VLAN的地址，更奇怪的是，使用别的VLAN的地址也能正常通讯！这怎么可能呢？
经过观察，管理员终于跟踪到一个具体的表现。一台PC连接在交换机3548-03的F0/37端口，该端口属于VLAN1，但当前获得的是VLAN4的IP地址：192.168.4.111，它与其它网段互通没有问题。
在DOS窗口中输入命令ipconfig /all可以查看到PC的MAC地址00-d0-b7-19-06-fa。
在3548-03交换机上使用命令：show mac-address-table dynamic interface f 0/37, 没错该PC是连接在这个端口上：
Non-static Address Table:
Destination Address Address Type VLAN Destination Port
------------------- ------------ ---- -----------------
00d0.b719.06fa Dynamic 1 FastEthernet0/37
在核心交换机6509的路由模块MSFC上ping 192.168.4.111，通的，show arp | in
192.168.4.111观察ARP记录，正确无误；从别的网段ping和tracert该地址，通的；使用工具扫描，分析结果可以确定地址192.168.4.111的确是那台PC。这样说来，很可能是VLAN1和VLAN4在网络的某个地方被连通了。假设是这样，怎么才能找出这个错误的连接点呢？
既然该PC使用VLAN 1 或VLAN4的IP地址都可以与别的网段连通，那么它和位于MSFC上的网关通讯肯定是正常的。由于MSFC的唯一邻接的二层设备就是6509的交换引擎，所以引擎的MAC地址表中无论是VLAN 1 或VLAN 4都应该有该工作站的MAC地址记录。使用命令show camp看到如下结果：
6509_se> (enable) show cam 00-d0-b7-19-06-fa
* = Static Entry. + = Permanent Entry. # = System Entry. R = Router Entry.
X = Port Security Entry $ = Dot1x Security Entry
VLAN Dest MAC/Route Des [CoS] Destination Ports or VCs / [Protocol Type]
---- ------------------ ----- -------------------------------------------
1 00-d0-b7-19-06-fa 3/2 [ALL]
4 00-d0-b7-19-06-fa 3/1 [ALL]
好了，胜利在望。端口3/2 连接的是3548-03交换机，正确的，MAC地址出现在VLAN 1中，也是正确的;
端口3/1连接的是另一台交换机3548-01, 何以它会报告该MAC地址出现在VLAN 4中呢？
登录3548-01交换机，使用show cdp nei 得到如下输出：
设备名称 本地端口 设备型号 远端端口
3548-01 Fas 0/33 127 T S WS-C3548-XFas 0/38
3548-01 Fas 0/38 127 T S WS-C3548-XFas 0/33

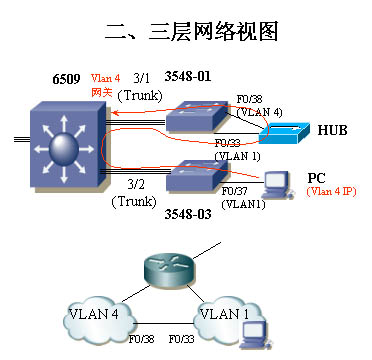

可以看到，设备出现在自已的cdp nei
表中，说明端口f0/33和f0/38可能通过交叉线或HUB之类的设备相连形成了环路；通过命令show vlan
可以发现，f0/33端口属于VLAN 1, 而f0/38端口则属于VLAN 4， 问题至此水落石出。
如果端口f0/33和f0/38都属于VLAN 1，且允许了spantree portfast
特性，那就很可能会引起生成树的环路。现象为网络时通时断，MSFC的MAC地址在正确的端口(15/1或16/1)和出问题的交换机端口之间flapping。
