6.子网带宽管理SBM

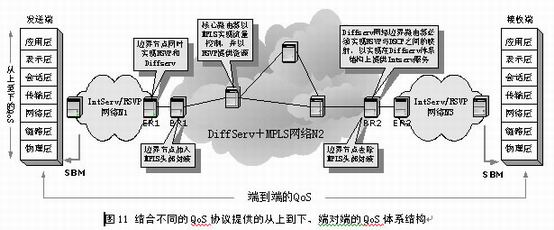

由于数据包的发送过程必须经过发送端主机以及接收端主机的所有OSI协议层，甚至可能要经过中间某个网络的子网。这就涉及到一个问题：如何在子网内，即在数据链路层上保证高优先级的数据帧获得高级别的服务。某些链路层的技术已经可以支持QoS了，例如异步传输模式ATM。而其它更多的LAN技术（如以太网技术）最初并非为支持QoS设计的。以太网作为共享的广播媒介，在它的交换方式中，提供了一种类似与传统的尽力而为的IP服务。为此，IETF的ISSLL小组定义了上层QoS协议和服务与以太网之类的数据链路层技术之间的映射关系，并且提出了子网带宽管理（Subnet Bandwidth Management，SBM）的方案，它适用于802.1 LAN，如以太网、令牌环和FDDI等。SBM是数据链路层上的QoS，它通过将高层QoS映射到特定的数据链路层上实现在第二层上的快速交换。
SBM也是一个信令协议，它允许网络节点和交换机之间在SBM框架内进行通信和协调，并实现向高层QoS的映射。在SBM体系结构中，要求所有的数据帧必须通过至少一个SBM交换机。SBM的主要构件有三个部分：
请求模块（Request Module, RM）：请求模块驻留在每个端系统中而不驻留在任何交换机中。请求模块根据管理员所定义的策略，将高层的QoS协议参数映射到第二层的优先级别。
带宽分配器（Bandwidth Allocator, BA）：带宽分配器保存子网内资源的分配状态，并且根据可用资源的情况以及管理员所定义的策略来执行接入控制。
通信协议（Communication Protocols, CP）：通信协议用于在SBM系统中，各个不同的组件之间进行通信。SBM体系结构提供了RM-to-BA以及BA-to-BA的信令机制来请求资源、改变或删除分配资源。
SBM有两种形式的体系结构：集中式结构和分布式结构，它取决于BA所处的位置，如图9和图10所示。不管在哪种形式的结构中，RM都必须在需要请求资源的端系统中。APP表示需要使用RM的应用，它可以是用户应用程序，也可以是高层协议（如RSVP）。

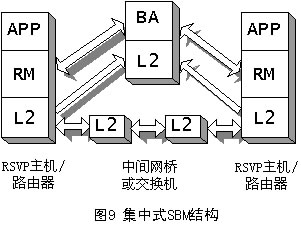

在集中式结构中，只有单个的BA来实现整个子网的带宽管理与分配，每个端系统中包含一个RM，而网桥和交换机中则不需要RM。当端系统需要请求资源时，则由它的RM首先向BA发出请求通信。在这种结构中，BA需要知道整个子网的拓扑结构。

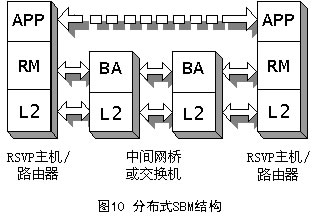

在分布式结构中，子网内所有的网络设备中都需要实现BM功能，所有的端系统中仍然需要实现RM。在这种结构中，每个BA需要知道与它连接的本地网段（一个子网可能包括多个网段）的拓扑结构。
